なぜ70barがミスト冷却のゴールデンスタンダードなのか？高圧ミストシステム技術の解析
ミスト冷却の物理的な核心は「潜熱吸収」にあります。水1kgが蒸発すると、最大2,430.5kJ（30℃時）のエネルギーを吸収します。これは氷7kgが融解する際の吸熱量に相当します。大農精密（DIAMOND）によると、効率的な冷却を実現し、瞬間蒸発で水たまりを作らないためのポイントは、ミストの粒径を5～10μmに正確に制御することです。そしｓて、この条件を実現する物理的な臨界圧力が70bar（1,000psi）です。
フラッシュ蒸発と潜熱吸収
圧力を70barに安定して維持すると、ノズルは水を平均約10μmのマイクロ粒子を数万単位で生成します。これらの粒子は非常に大きな総表面積を持つため、空気中の熱エネルギーと高速で熱交換します。
核心技術：0.02mmの極小クリアランス制御
NSシリーズおよびNKMシリーズでは、プランジャーとスライドの隙間を0.02mm以内に精密制御しています。この技術により、70barの高い回転数でも安定した「流体潤滑油膜」を形成でき、以下の問題を防ぐことができます。熱の蓄積、潤滑油の劣化、さらに、グリース不要の直結構造により、ミストに油が混入しないクリーンな噴霧を実現しています。
注記：「C」シリーズ（NSC・NKMCなど）はオールステンレス構造で、高い洗浄度と耐腐食性が求められる環境向けに設計されています。

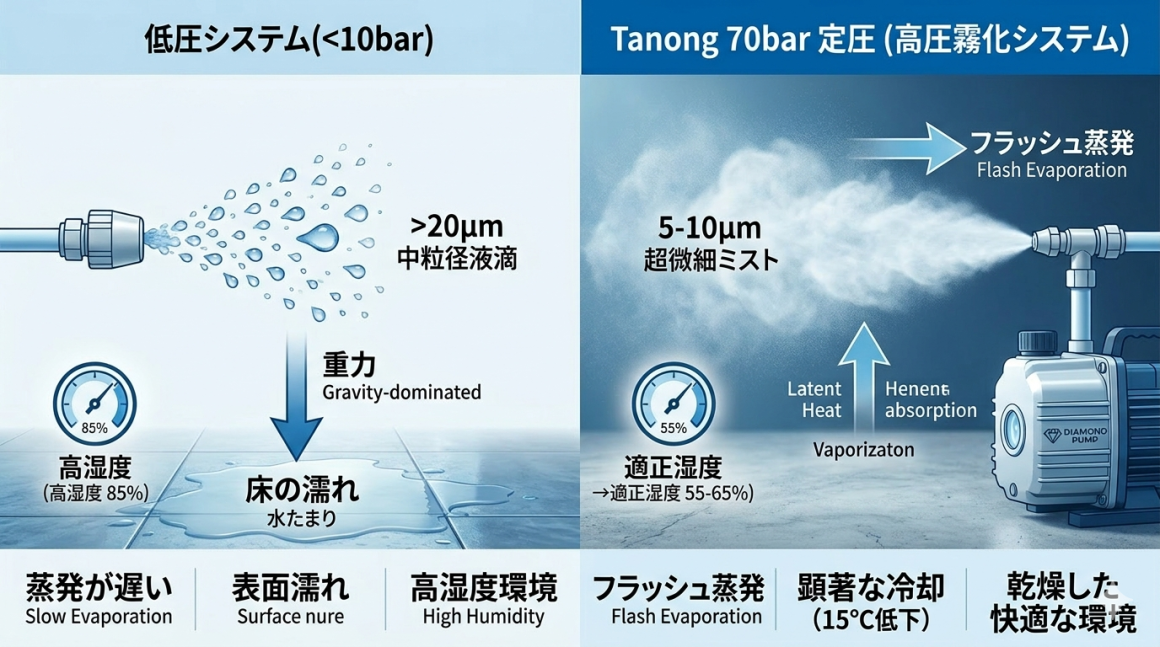

回答： 低圧システムでは粒径が20μm以上となり、「瞬間蒸発」が起こりません。その結果、地面の水たまり、環境湿度の過度な上昇が発生します。
Q2：高圧ミストシステムの予防保守方法は？
大農精密建議遵循以下三點以確保 3,000 小時 穩定輸出：
冷却の熱力学：なぜ70barが「湿度を上げない」ポイントなのか？
プロのミストの世界では、圧力が水分子の「気化効率」を直接決定します。70barは、ミストが地面や設備に接触する前にエネルギー変換を完了し、環境を乾いた状態に維持するための重要な指標です。フラッシュ蒸発と潜熱吸収
圧力を70barに安定して維持すると、ノズルは水を平均約10μmのマイクロ粒子を数万単位で生成します。これらの粒子は非常に大きな総表面積を持つため、空気中の熱エネルギーと高速で熱交換します。
- 物理効果：周囲温度を4～16℃低下させる。
- 環境への影響：粒径が大きすぎることで起こる、湿った空気、地面の水たまりを防止。これは特に以下の環境で重要です。精密機械室、繊維工場、半導体封止・テスト工場。
環境湿度と冷却効率のバランス
物理データによると、70barシステムの冷却効率は湿度と比例します。- 最高効率：相対湿度40%以下。
- 安定効率：湿度40%～90%。
- 物理的限界：湿度90%近く。この場合、水分子の蒸発余地が少なくなるため、十分に換気した環境との組み合わせが必要になります。
大農精密の熱管理の核心：0.02mmの精密技術と製品ラインナップ
ミストシステムは数時間連続運転するケースが多いため、大農精密では用途の規模に応じて、個人の作業スペースから工場全体まで対応するポンプラインナップを開発しています。核心技術：0.02mmの極小クリアランス制御
NSシリーズおよびNKMシリーズでは、プランジャーとスライドの隙間を0.02mm以内に精密制御しています。この技術により、70barの高い回転数でも安定した「流体潤滑油膜」を形成でき、以下の問題を防ぐことができます。熱の蓄積、潤滑油の劣化、さらに、グリース不要の直結構造により、ミストに油が混入しないクリーンな噴霧を実現しています。
專業級造霧泵浦選型指南
| ポンプ シリーズ |
流量例 | 最大ノズル数 | 推奨用途 |
| (L/min) | (Ø0.15mm) | ||
| NS / NSC シリーズ | 1.3 (NS-1) ~ 8.2 (NS-8) | 16 ~ 104 個 | 局所冷却、レストラン、小型温室 |
| NKM / NKMC シリーズ | 16.0 | 203 個 | 中～大型工場、物流センター、消臭 |
| NKL / NKLC シリーズ | 25.9 | 329 個 | 工場全体の環境制御、大型スポーツイベント、粉塵対策 |
70barに関する高圧ミストシステムのよくある質問（FAQ）
Q1：どうして低圧システムでは代替できないのですか？回答： 低圧システムでは粒径が20μm以上となり、「瞬間蒸発」が起こりません。その結果、地面の水たまり、環境湿度の過度な上昇が発生します。
Q2：高圧ミストシステムの予防保守方法は？
大農精密建議遵循以下三點以確保 3,000 小時 穩定輸出：
- 多段ろ過： PPフィルター、軟水樹脂、活性炭を併用し、水垢によるノズルの詰まりを防ぎます。
- 定期洗浄： 四半期ごとにクエン酸を使用してノズルを洗浄します。
- 温度管理： 運転時の水温を45℃以下に保ち、内部の精密部品を保護します。
